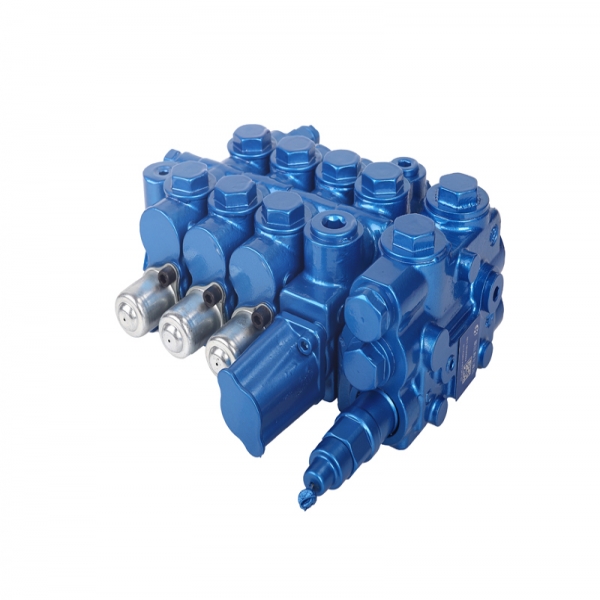

產品特點
6通片式多路閥；
緊湊的片式結構，可針對不同機器的需要組合相應的控制閥組；
控制方式：手控、液控；
回路形式：并聯回路、串并聯回路、串聯回路；
內泄漏小，有進油單向閥以防油液倒流，克服執行機構“點頭”現象；
多路閥結構緊湊壓力損失小，進出油油口位置可根據用戶需要做調整；
通過一次、二次溢流閥保護系統。
應用領域
除在叉車領域廣泛應用之外，還能在挖掘機、農業機械、小型裝載機、鉆機、物流搬運機械、礦山機械等其他機械上應用。
技術參數（對超出下述參數的應用場合，請與我公司聯系）
|
概述 |
|
|
結構 |
螺栓連接 |
|
說明 |
6通回路/壓力控制 |
|
安裝位置 |
任意 |
|
油口連接方式 |
螺紋 |
|
通徑 mm |
15 |
|
閥桿行程 mm |
7/7 |
|
液壓 |
|
|
泄漏量（在180bar，32mm2/s，50℃時） mL/min |
≤20（普通） |
|
≤12（叉車類） |
|
|
額定壓力bar |
中壓型L ≤250 |
|
高壓型H ≤300 |
|
|
回油背壓bar |
≤15 |
|
先導控制壓力bar |
≤35 |
|
先導控制曲線bar |
6～19 (三位) |
|
|
|
|
液壓油溫度范圍℃ |
-20～+100 |
|
粘度范圍mm2/s |
10～460 |
|
油液允許的污染等級 |
-/19/16 （ISO4406：1999） |
|
機械 |
|
|
重量 |
|
|
進油聯 kg |
4.5 |
|
換向聯（標準液控聯） kg |
6.3 |
|
出油聯 kg |
3.9 |
|
閥芯復位力(無定位裝置)N |
≤160 |
|
閥芯允許的最大操作力 |
|
|
軸向力N |
≤1000 |
|
徑向力N |
≤20 |
特性曲線
功能說明
多路閥主要有一個進油聯，幾個換向閥聯和一個回油聯組成。進油聯上主要有進油口、測壓口，換向閥聯有兩個工作油口，出油聯上有出油口。多路閥為片式結構，各聯用螺栓連接，片間靠O型圈密封。
回路示例
典型液壓原理圖及外形圖之一
應用說明
該系列CDB2多路進油聯帶恒定分流，供轉向系統選用； 閥芯內部裝有前傾制動閥，可提高作業安全度； 閥芯和閥體間的間隙極小，因此內泄漏很??；閥芯有各種定位和復位機構。該系列多路閥廣泛應用于1-3T叉車。小型叉裝機等等。
典型液壓原理圖及外形圖之二
應用說明
現有的叉車，只要多路閥供油，就能操作手柄桿來控制叉車門架的各種動作，這樣就存在人暫時離開時，操縱升降閥桿，門架的下降功能仍能實現，存在安全隱患。
該系列CDB3多路閥上進油片可集成優先閥，對轉向器進行供油；升降閥片通過電磁閥來控制叉車門架的下降；通過進油閥聯上的電磁閥來控制整個工作油路的供油狀態，實現操作者存在感知功能；消除安全隱患。具有低壓卸荷功能，降低了能耗損失。該系列多路閥應用于1-3T叉車、小型叉裝機等等。
典型液壓原理圖及外形圖之三
應用說明
該WJ系列閥是用在小型挖機、鉆機、環保設備等，采用串并聯結構，動作聯可根據需求增加或減少。進油聯上有主溢流閥，保護系統壓力不超過設定值，動作聯上可裝二次溢流閥，保護油缸。閥桿機能可用O或Y型，控制機能可手動、可液控，復位機構可用彈簧，亦可用鋼球定位。
